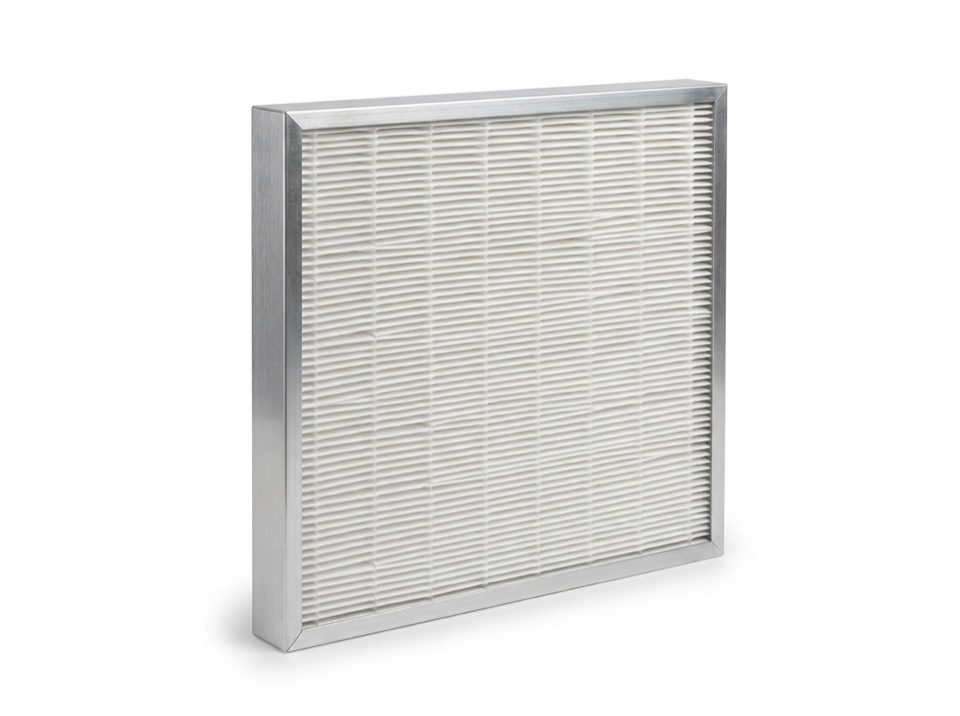

Mini-Pleat
Mayda gofrli ixcham filtrlar — minimal chuqurlikda maksimal filtratsiya yuzasi. Toza xonalar uchun standart.
| Sinfi (EN 1822) | H13 |
| Samaradorligi | 99,95% |
| O'lchamlari, mm | 305×305 … 610×610 |
| Nom. oqim | 250–1000 m³/soat |
HVAC ventilyatsiyasi | gaz turbinalari | bo'yash-quritish kameralari
Ventilyatsiya va konditsionerlash tizimlari uchun havo filtrlarining to'liq majmuasi: panelli va cho'ntakli filtrlardan EPA/HEPA mutlaq filtrlari va bo'yash-quritish kameralari filtrlarigacha. Standart va nostandart o'lchamlarda tayyorlash.
G2–H14 sinflari
Nostandart o'lchamlar
Adaltech® texnologiyasi
01 — Dag'al tozalash

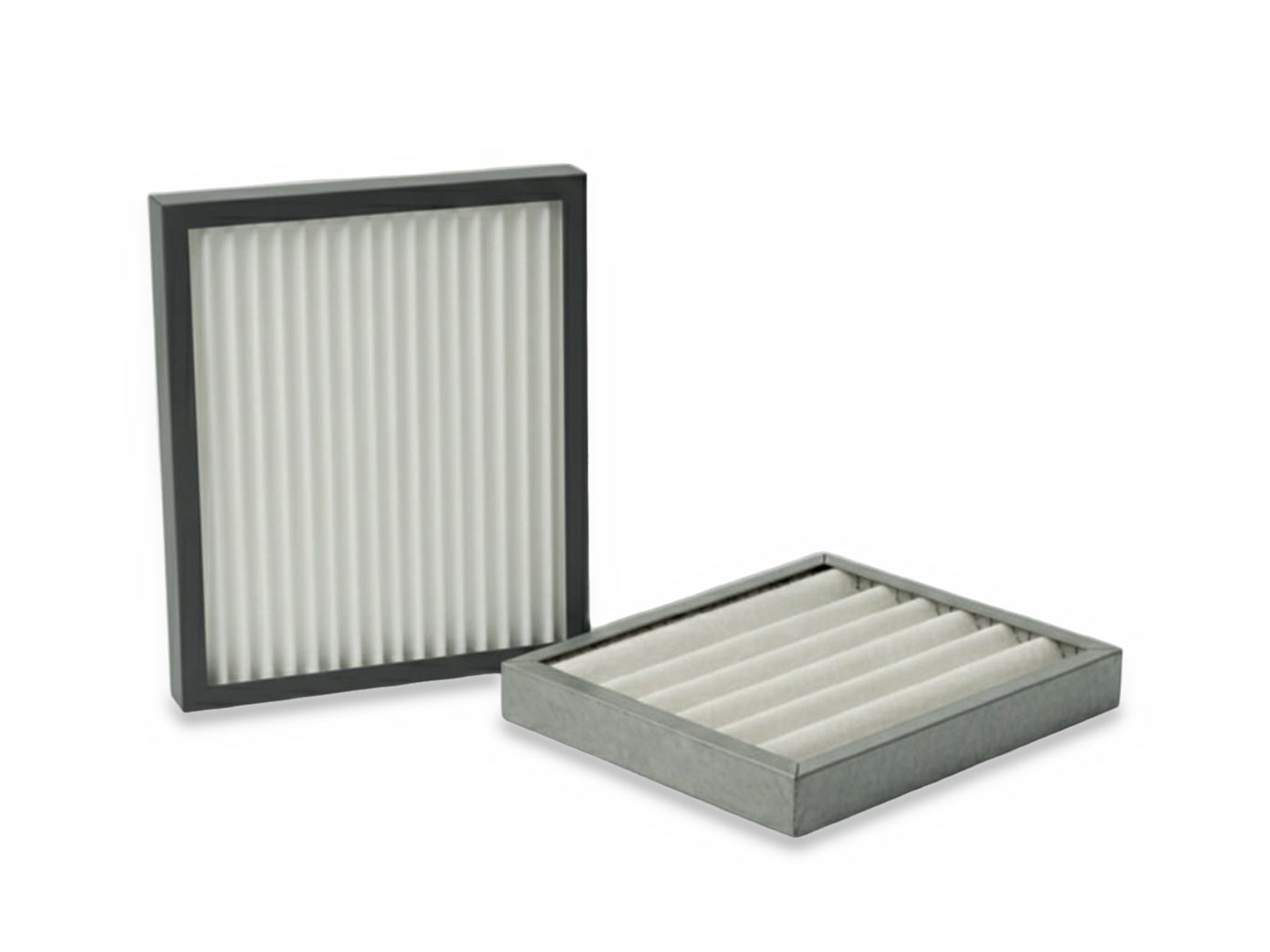

Panelli / kassetali filtrlar
Asiafilter Inc. dag'al tozalash filtrlari havoni chang, allergenlar va mikroorganizmlardan tozalaydi, uskunalarni yeyilishdan himoya qiladi va HVAC tizimlarining samarali ishlashini ta'minlaydi. Adaltech texnologiyasi filtratsiya samaradorligini oshiradi, oqim qarshiligini kamaytiradi va foydalanish resursini uzaytiradi.
Panelli va kassetali filtrlar 10 mkm dan yirik zarralarni dastlabki filtratsiya qilish uchun qo'llaniladi — gulchang, momiq, mayda hasharotlar.
Uzoq xizmat muddati va yuqori chang ushlash qobiliyati uchun zich materialli filtrlar tavsiya etiladi.
- EN 779 bo'yicha G3–G4 tozalash sinflari
- Qalinligi 25 va 48 mm, standart va nostandart o'lchamlar
- Ko'p bosqichli ventilyatsiya tizimlarining birinchi bosqichi
| EN 779 bo'yicha sinf | Qalinligi, mm | O'lchami, mm | Og'irlik bo'yicha o'rt. samaradorlik, % | Boshl. qarshilik, Pa | Yakuniy qarshilik, Pa | Oqim tezligi, m/s | Unumdorlik, m³/soat |
|---|---|---|---|---|---|---|---|
| G3 | 25 | 592×592 | 80–85 | 70 | 250 | 1,5 | 3400 |
| G4 | 25 | 287×592 | 90 | 75 | 250 | 1,5 | 1700 |
| G4 | 25 | 592×592 | 90 | 75 | 250 | 1,5 | 3400 |
| G4 | 48 | 287×592 | 90 | 85 | 250 | 1,5 | 1700 |
| G4 | 48 | 592×592 | 90 | 85 | 250 | 1,5 | 3400 |
02 — Fan-Coil

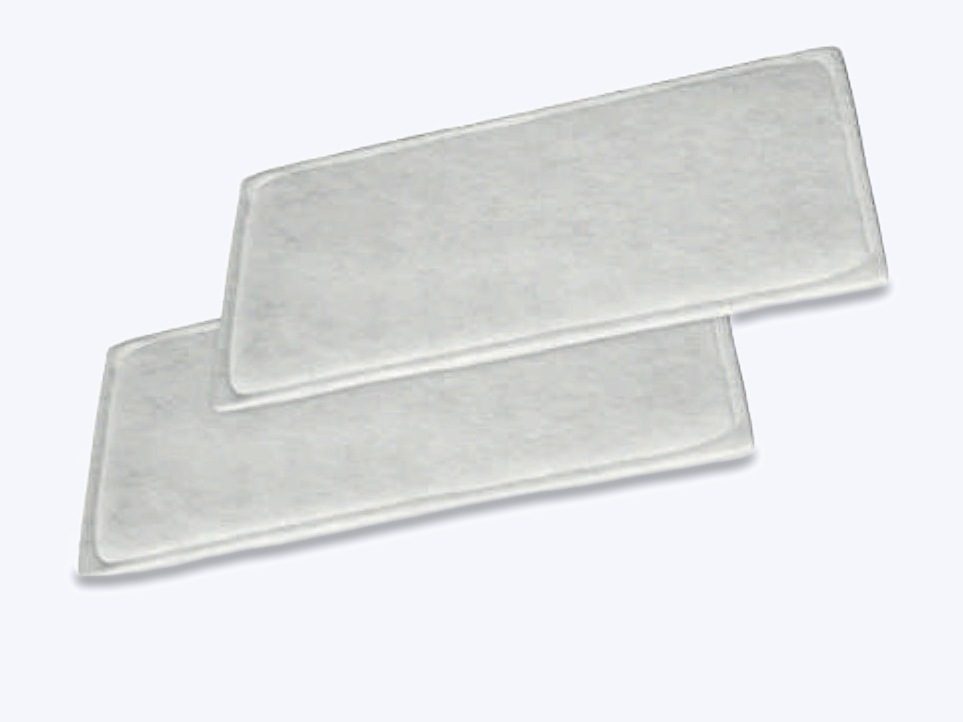

Fan-Coil filtrlari
Fankoyl tizimlarida ishlash uchun maxsus ishlab chiqilgan yuqori samarali dag'al tozalash filtrlari. Issiqlik almashtirgichlarni chang va mayda chiqindilardan optimal himoya qilib, unumdorlik pasayishining oldini oladi.
RamkaFiltr yuzasiga qarab bitta yoki ikkita qattiqlik qovurg'asi bilan mustahkamlangan payvandlangan po'lat simli karkas.
Filtrlash materialiTermobonding (tolalarni termik biriktirish) texnologiyasi bo'yicha ishlab chiqarilgan yuqori sifatli poliester.
MahkamlashFiltrlash materiali karkasga bir yoki ikki qavat qilib tortiladi.
Ramka standartlariQalinligi 4 mm va 5 mm variantlari mavjud. Buyurtmachi o'lchamlari bo'yicha tayyorlanadi.
Fan-Coil filtrlari G2–G4 tozalash sinflariga mos keladi.
03 — Flat Panel

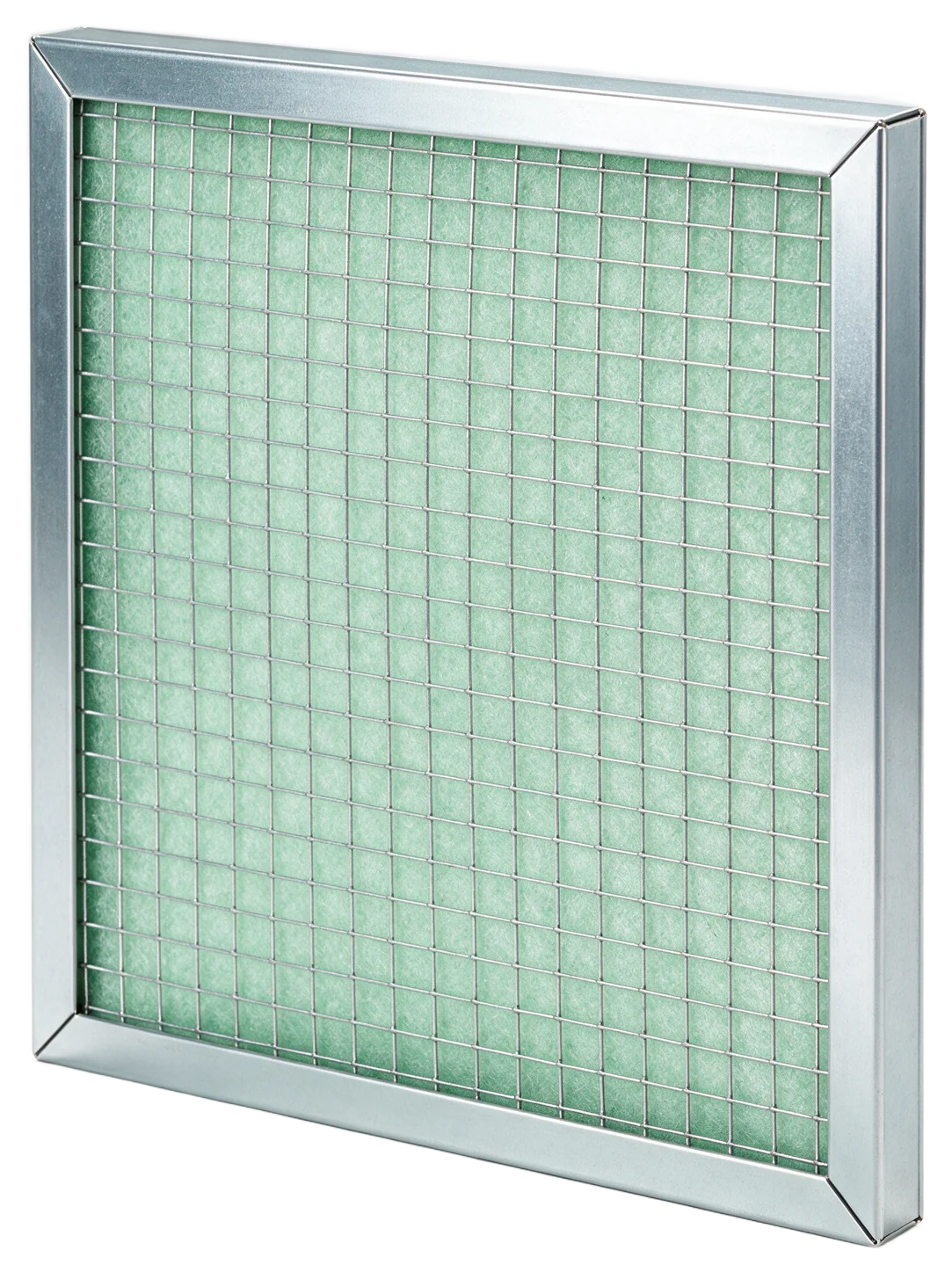

Panelli yassi filtrlar (Flat Panel)
Ichida filtrlash materiali — sintetik poliester qattiq mahkamlangan yassi ramkadan iborat konstruksiya. Ventilyatsiya va konditsionerlash tizimlari uchun “birinchi himoya chizig'i” yechimi.
- Tozalash sinfi: G2, G3, G4
- Filtrlash materiali: 100% poliester (termik biriktirilgan)
- Harorat diapazoni: −40 °C dan +70 °C gacha
- Havo namligi: 100% gacha (kondensatsiyasiz)
- Boshlang'ich qarshilik: 10–30 Pa (sinfi va zichligiga bog'liq)
- Tavsiya etilgan yakuniy qarshilik: 200–250 Pa
- Olovga chidamlilik: DIN 53438 bo'yicha F1 / K1
- Ramka: ruxlangan po'lat yoki po'lat sim
| GOST R EN 779-2014 bo'yicha sinf | Chang ushlash qobiliyati Am, % | Havo yuklamasi, m³/soat×m² | Boshl. qarshilik, Pa | Yakuniy qarshilik, Pa |
|---|---|---|---|---|
| G2 | 65 ≤ Am < 80 | 2150 (1,5 m/s) | 11 | 250 |
| G3 | 80 ≤ Am < 90 | 2150 (1,5 m/s) | 26 | 250 |
04 — Yog' filtrlari
Yog' filtrlari (Grease Filters)
Labirint tipidagi professional yog' ushlagich filtrlar — oshxona ventilyatsiyasining birinchi himoya chizig'i. Profilning maxsus geometriyasi oqim turbulentligini hosil qilib, yog' zarralari va moy aerozollarini metall plastinalarga cho'ktiradi.
- Materiali: AISI 304/430 zanglamas po'lat yoki ruxlangan po'lat
- Konstruksiyasi: oqim inersiyasi yuqori ko'p qavatli labirint strukturasi
- Vazifasi: yog' zarralari, qurum va issiqlik bilan ishlov berishning yirik ifloslanishlarini ushlab qolish
- Issiqqa chidamliligi: gril va ochiq olov zonalarida ishlaydi
- Xizmat ko'rsatish: ko'p martalik — idish yuvish mashinalarida yoki maxsus vositalar bilan tozalanadi
Havo yo'llarini himoya qilish. Yog' filtrlari yog'ning ventilyatsiya kanallariga tushishining oldini olib, yong'in yukini va tizimni tozalash xarajatlarini kamaytiradi.
05 — Nozik tozalash

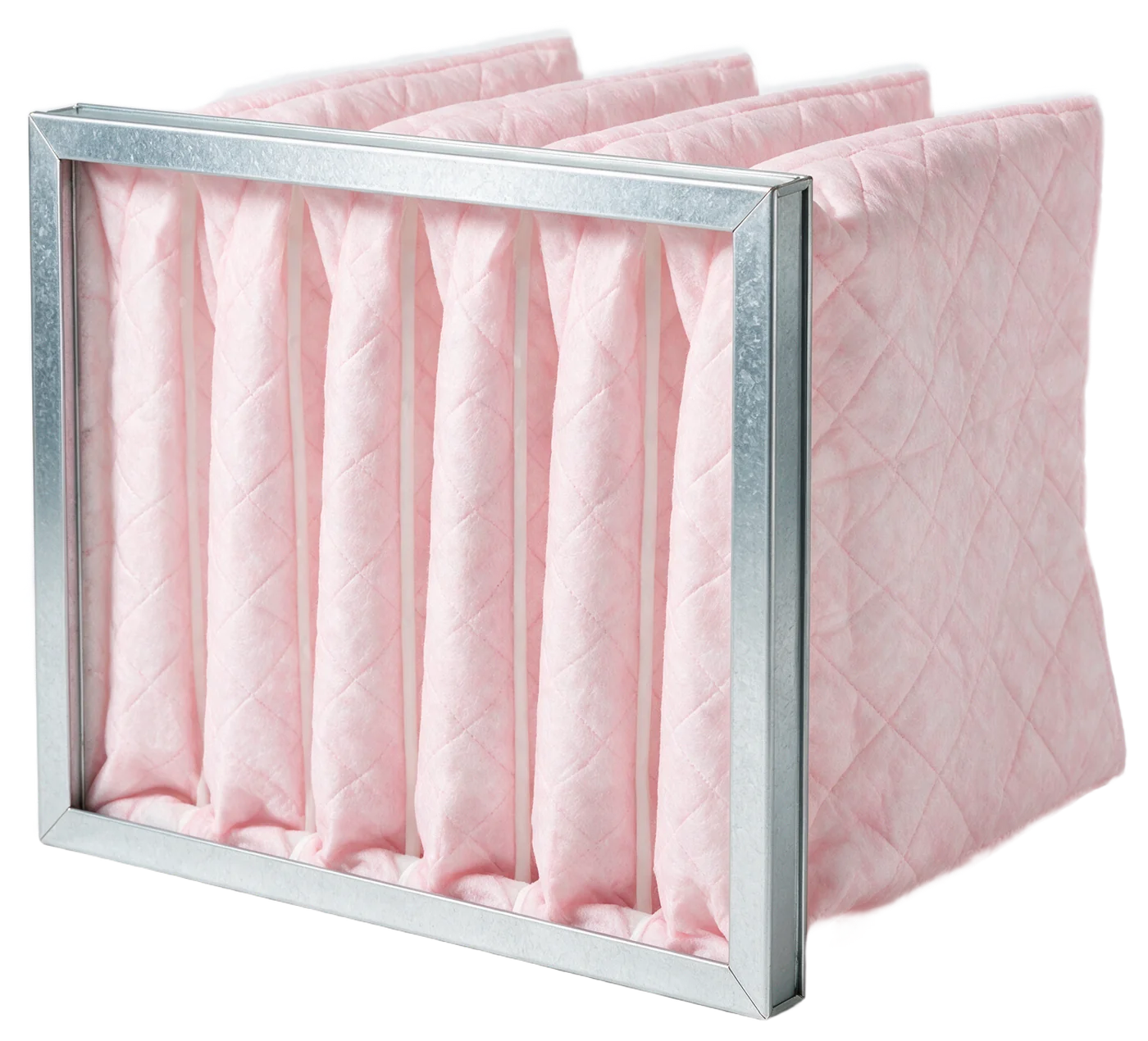

Cho'ntakli filtrlar (Pocket filters)
Asiafilter Inc. nozik tozalash filtrlari mayda dispersli chang, allergenlar, mog'or sporalari va mikroaerozollarni ushlab qolishga mo'ljallangan — sanitariya talablari yuqori xonalar uchun.
Qattiq ramkadan hamda ko'p qavatli sintetik material yoki maxsus shisha toladan tayyorlangan yuqori samarali “cho'ntaklar”dan iborat.
Cho'ntaklar geometriyasi minimal aerodinamik qarshilikda imkon qadar katta filtratsiya yuzasini ta'minlaydigan qilib loyihalangan.
- EN 779 / ISO 16890 bo'yicha G4–F9 sinflari
- 6 yoki 8 cho'ntak, chuqurligi 360–600 mm
- Sezgir uskunalarni himoya qilish va xonada sog'lom muhit
| O'lchamlari, mm | Cho'ntaklar soni, dona | EN 779 sinfi | Grammaturasi, g | ISO 16890 sinfi | Filtratsiya yuzasi, m² | Nom. oqim, m³/soat | Boshl. bosim yo'qotilishi, Pa | Tavs. yakuniy, Pa | Maks. ish t°, °C |
|---|---|---|---|---|---|---|---|---|---|
| 592×592×360 | 6 | G4 | 140 | 65% | 2,62 | 3400 | 36 | 200 | 70 |
| 592×592×500 | 6 | M5 | 90 | 65% | 3,7 | 3400 | 72 | 300 | 70 |
| 592×592×600 | 6 | M6 | 75 | 75% | 4,34 | 3400 | 129 | 250 | 70 |
| 592×592×500 | 8 | F7 | 90 | 65% | 5,1 | 3400 | 125 | 300 | 70 |
| 592×592×500 | 8 | F8 | 132 | 65% | 5 | 3400 | 113 | 300 | 70 |
| 592×592×600 | 8 | F9 | 110 | 85% | 6 | 3400 | 218 | 450 | 70 |
06 — Mutlaq filtrlar
Mutlaq filtrlar (EPA / HEPA)
Eng mayda zarralar, viruslar, bakteriyalar va aerozollarni yo'qotish uchun yuqori va o'ta yuqori samarali filtrlar. Sterillikka talablari yuqori xonalardagi kirish ventilyatsiyasi tizimlarining majburiy elementi: operatsiya xonalari va toza xonalar, farmatsevtika laboratoriyalari, mikroelektronika, oziq-ovqat ishlab chiqarishning qadoqlash zonalari.

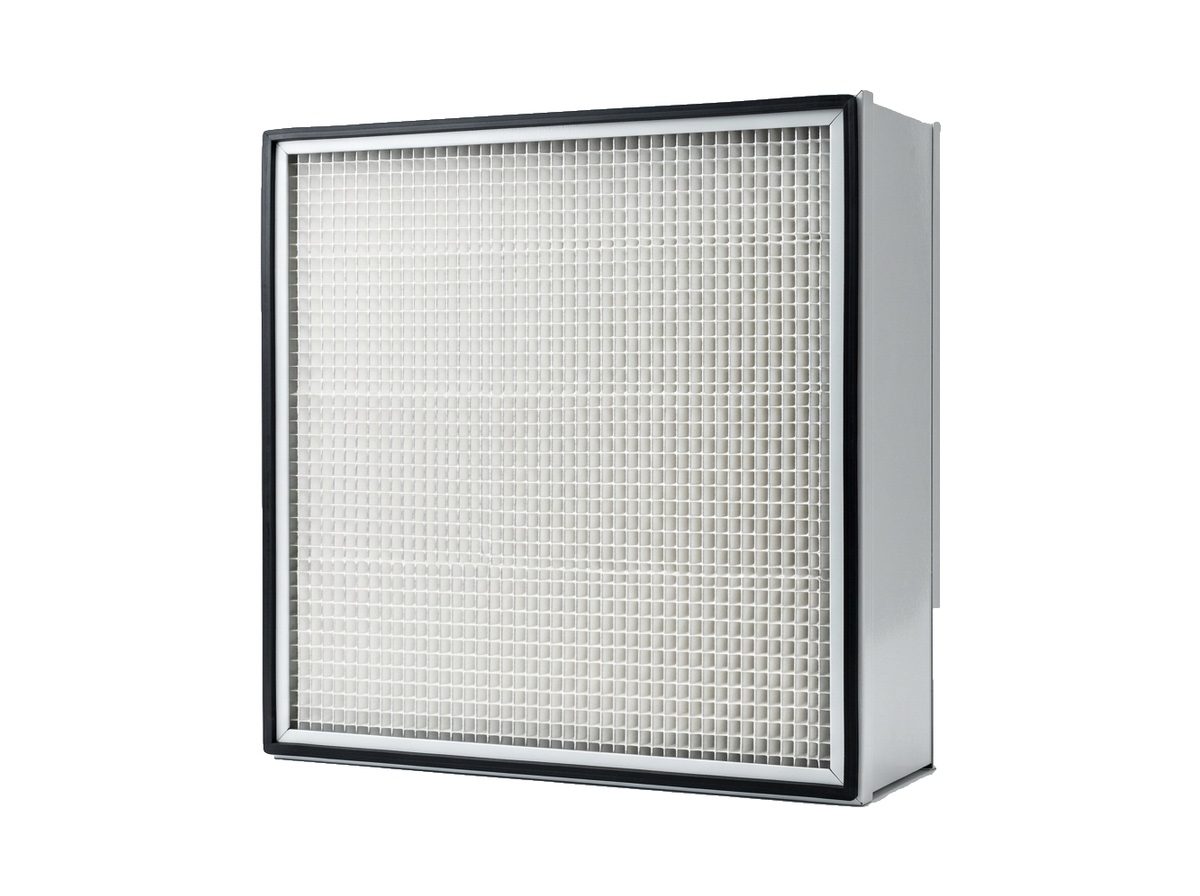

Deep-Pleat
Alyuminiy separatorlar bilan ajratilgan gofrlangan material: burmalar orasidagi aniq masofa, yuqori mexanik mustahkamlik, yuqori namlik va ekstremal haroratlarda barqarorlik.
| Sinfi (EN 1822) | H13 |
| Chuqurligi | 292 mm |
| O'lchamlari, mm | 305×305 … 610×610 |
| Nom. oqim | 500–2000 m³/soat |

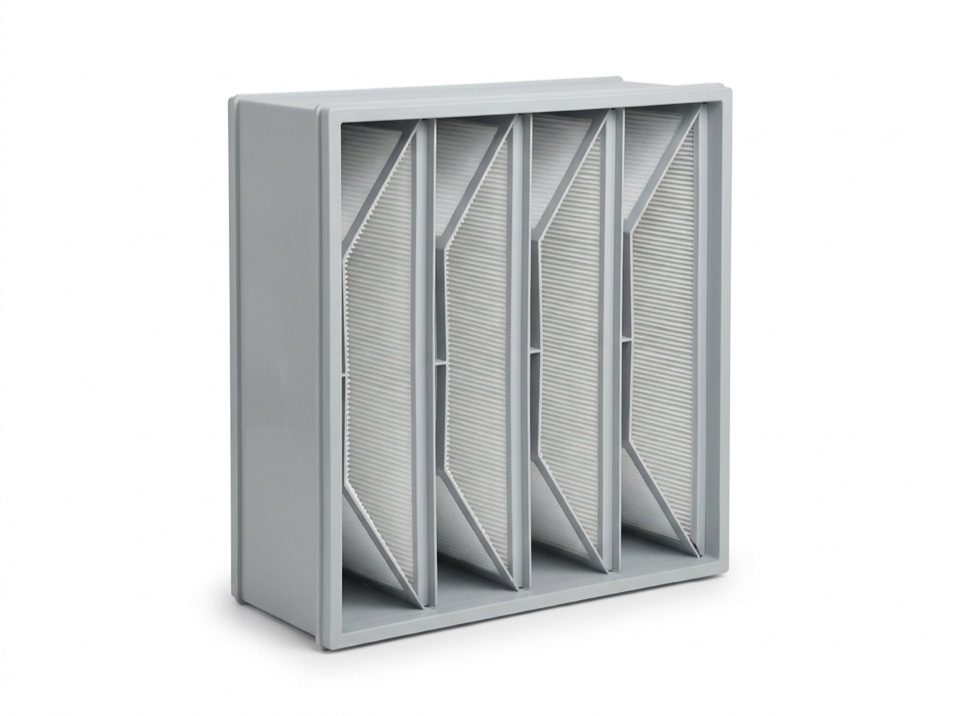

Compact / W-type
2- va 3-tozalash bosqichlari uchun yechim. V-simon struktura ixcham o'lchamlarda filtratsiya yuzasini oshiradi: yuqori chang sig'imi, past bosim yo'qotilishi, ventilyatorlar elektr energiyasini tejash.
| Sinflari (EN 779) | M5–F9 |
| O'lchamlari, mm | 592×287/592×292 |
| Nom. oqim | 2100–4250 m³/soat |
| Boshl. bosim | 55–95 Pa |
07 — Bo'yash-quritish kameralari
Bo'yash-quritish kameralari uchun filtrlar
Bo'yash-quritish kameralari uchun to'liq filtratsiya sikli: kirish havosini tozalashdan tortib (lok-bo'yoq qoplamasi nuqsonlarining oldini olish), so'rish tizimlarida bo'yoq tumanini ushlab qolishgacha. Adaltech® yechimlari uskunalar xizmat muddatini uzaytiradi hamda ekologik va yong'in me'yorlariga rioya qilinishini ta'minlaydi.

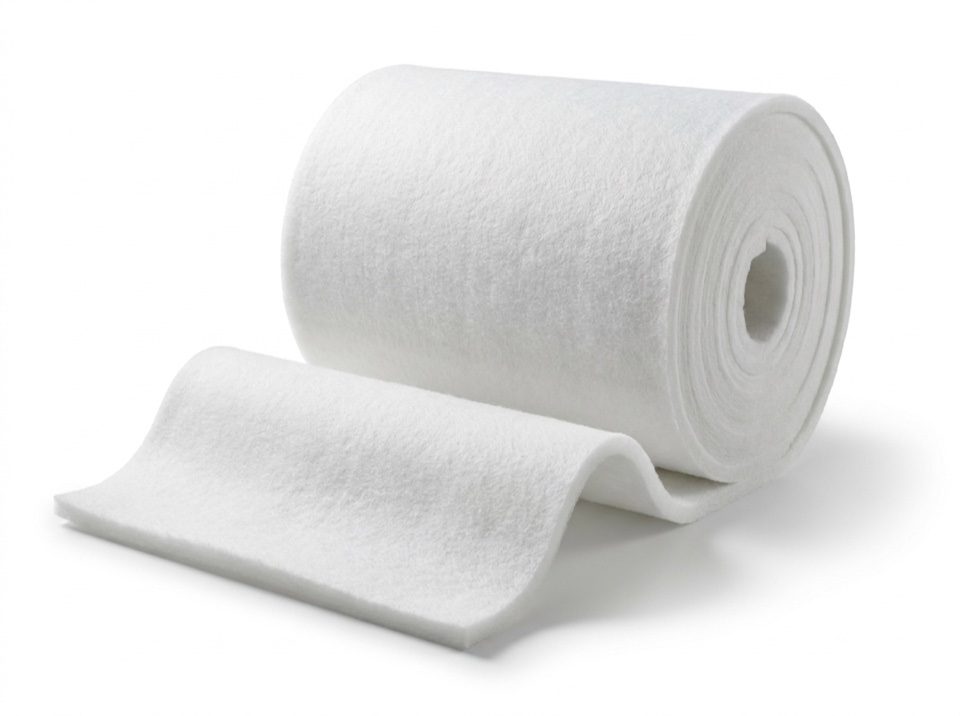

Shift filtrlari
Kirish havosini yakuniy tozalash. Progressiv strukturali sintetik poliefir tolalar — changsiz laminar oqim va bo'yashda ko'zgudek silliq sirt.

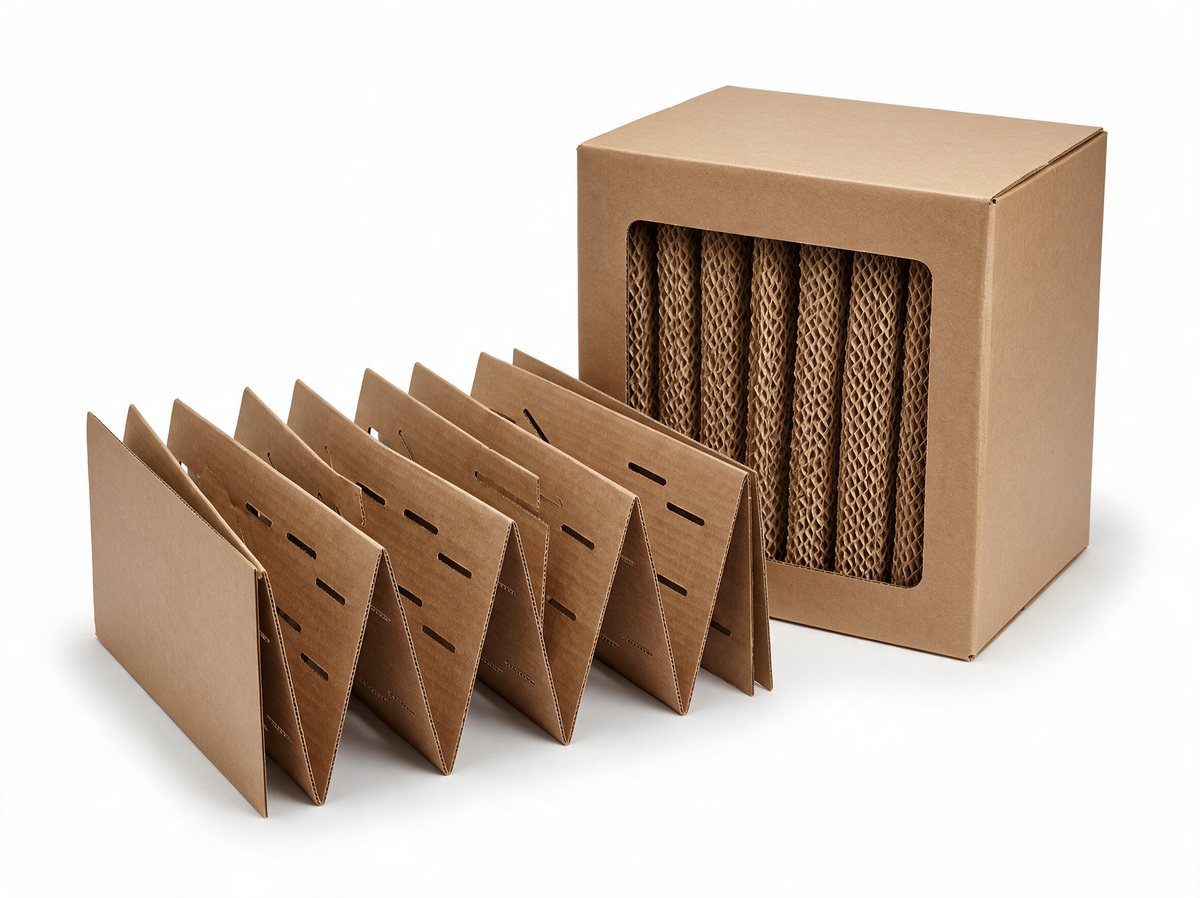

Andrea labirint filtrlari
Zarralarning inersion cho'kishi hisobiga so'rish tizimlarida ortiqcha bo'yoqni ushlab qolish. To'rli filtrlarga nisbatan alohida uzoq muddatlilik va utilizatsiya qulayligi.

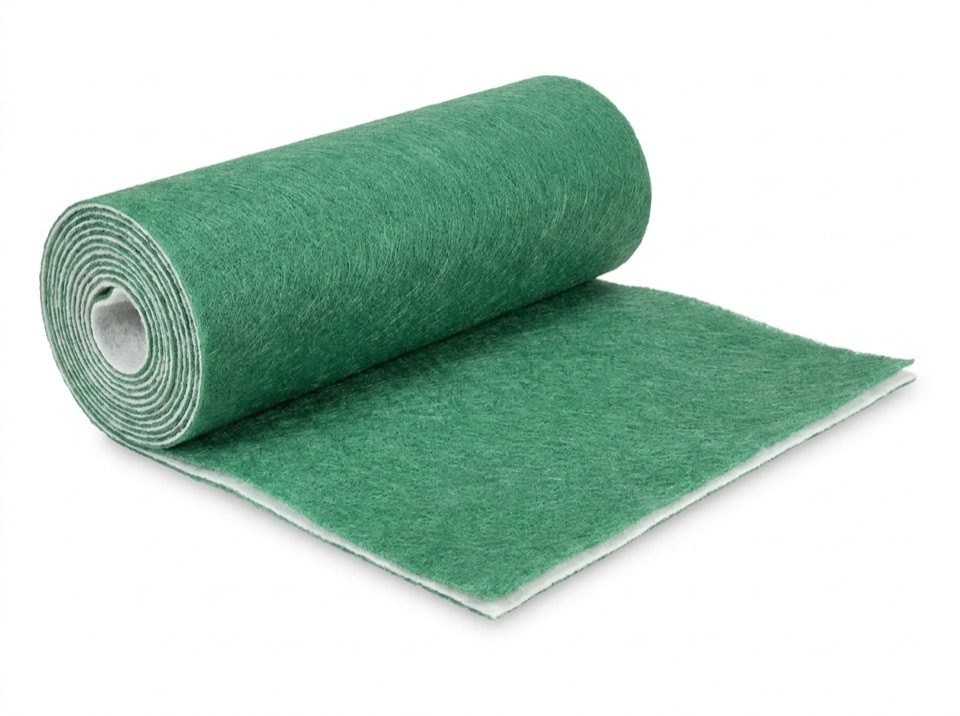

Pol filtrlari
Kameradan chiqishda bo'yoq tumanini filtrlash. Ventilyatsiya kanallarini yopishqoq qatlamdan himoya qilish va atrof-muhit ifloslanishining oldini olish.

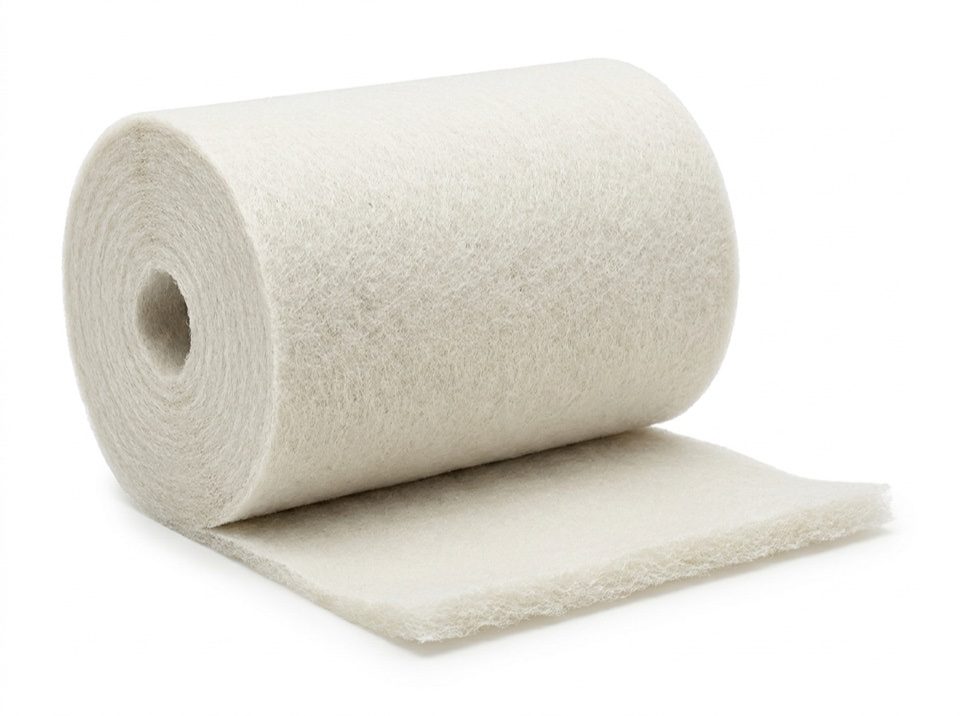

Rulonli filtrlar
Tashqi changdan dastlabki himoya. Qimmatbaho shift filtrlarining resursini tejaydigan birinchi filtratsiya darajasi.
08 — Qo'llanish sohalari
Ishlab chiqarish sikllarining ishonchliligi
01→

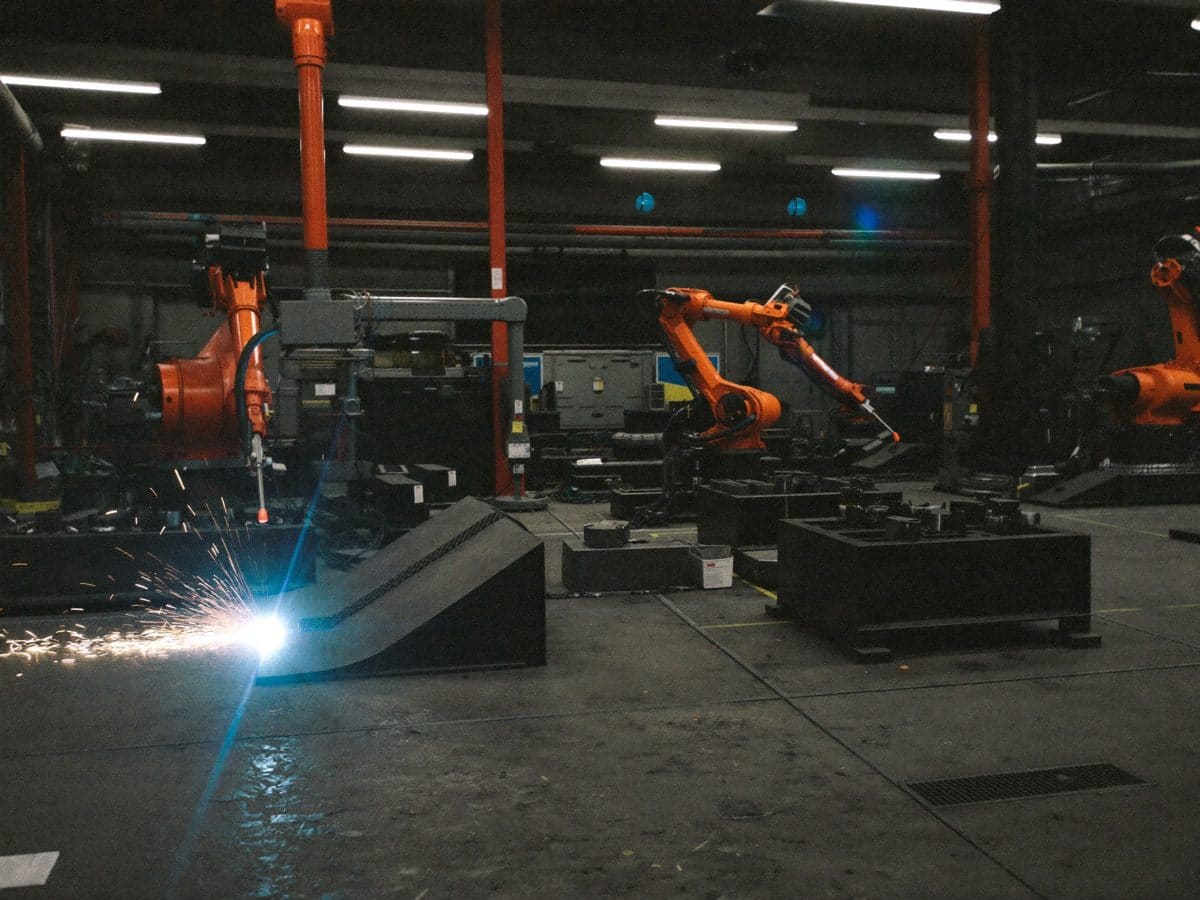

Avtosanoat — kuzov va detallarni bo'yashBo'yash-quritish kamerasi filtrlarining to'liq to'plami: M5 shift filtrlari, Paint Stop, Andrea labirint filtrlari. Lok-bo'yoq qoplamasi nuqsonsiz.
02→

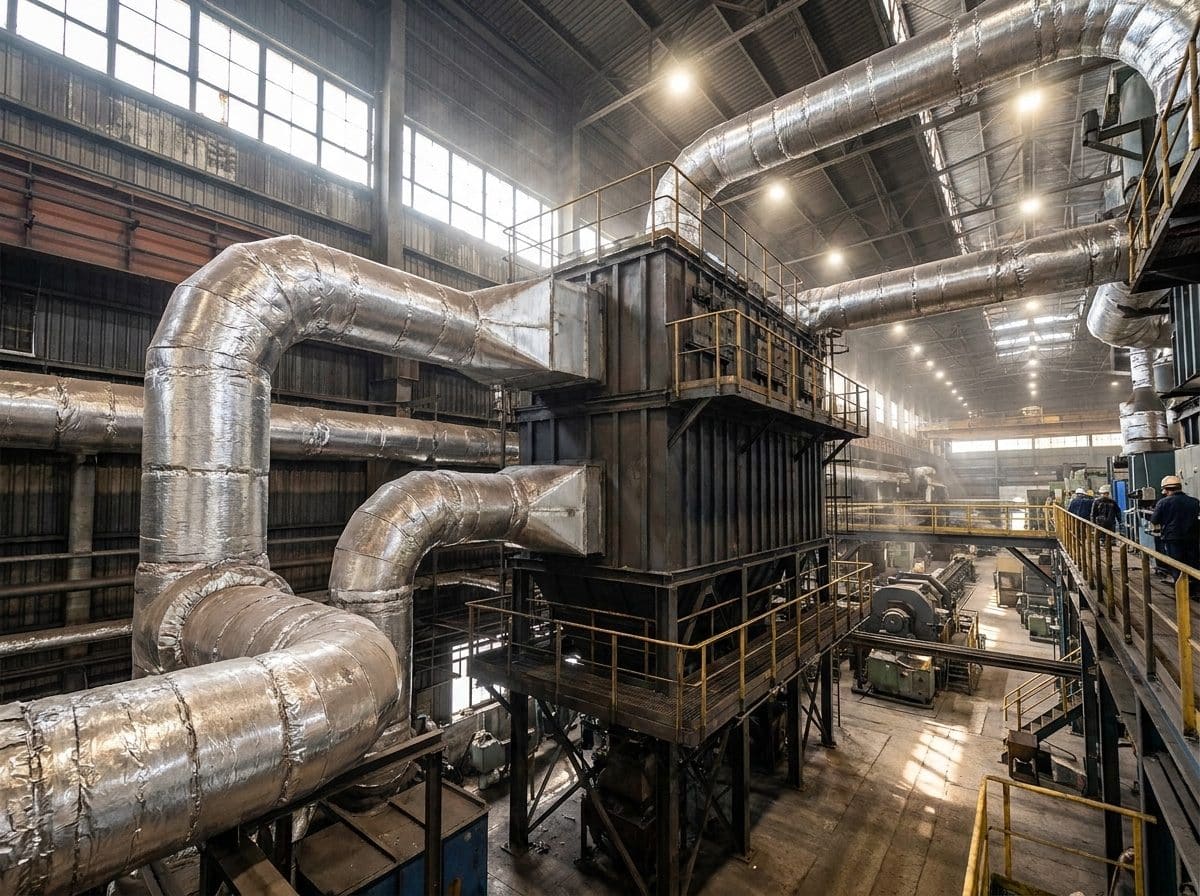

MashinasozlikStanoklar va uskunalarni himoya qilish: G4–F9 panelli va cho'ntakli filtrlar.
03→

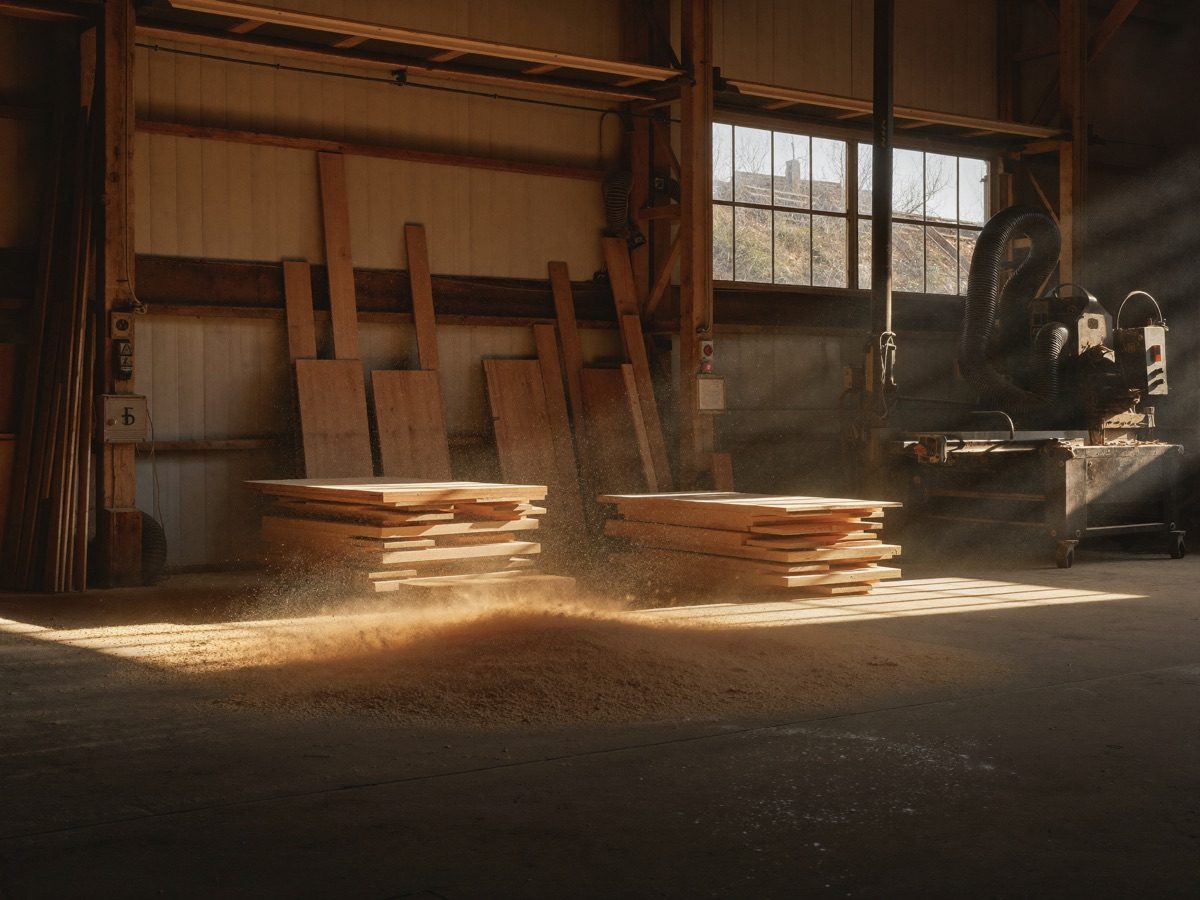

Mebel ishlab chiqarishLok qoplamalari sifati: purkash uchastkalari uchun kirish filtrlari va Paint Stop.
04→

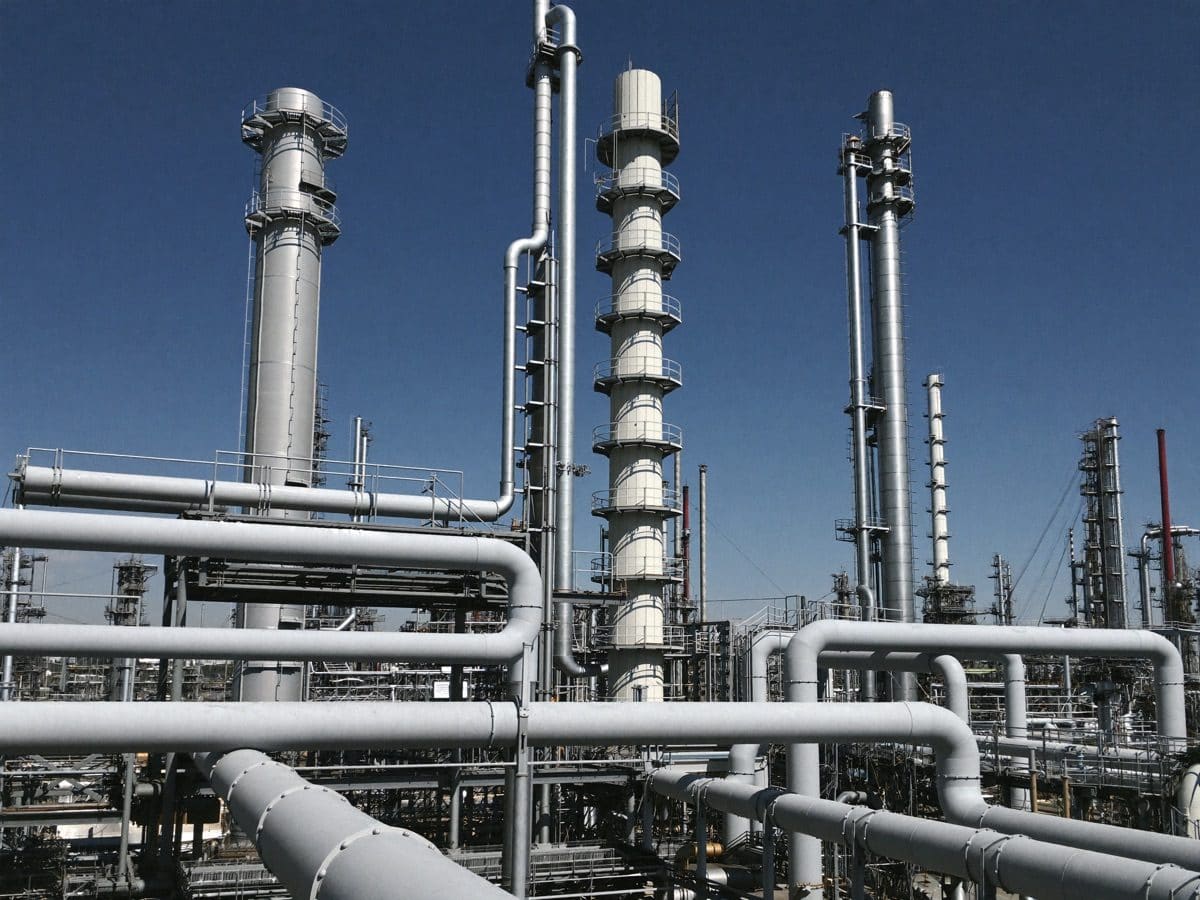

Energetika va neft-gazF9–H12 sinfidagi gaz turbinasi qurilmasi filtr elementlari, metall konstruksiyalarni korroziyaga qarshi bo'yash.
05→

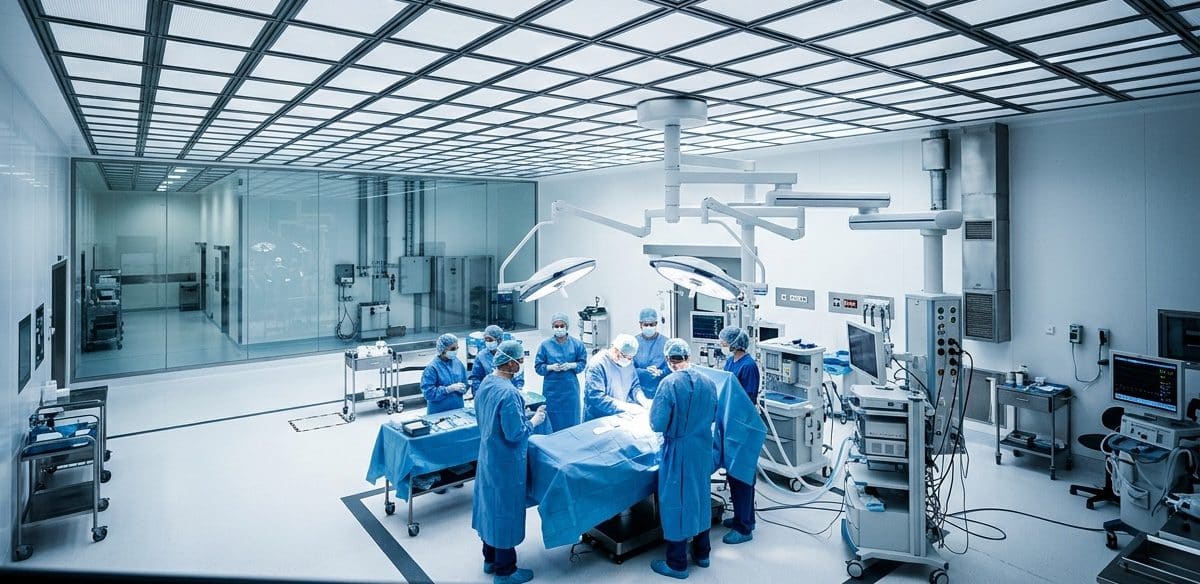

Toza xonalar — farmatsevtika va tibbiyotOperatsiya xonalari, steril bloklar va laboratoriyalar uchun HEPA H13–H14 mutlaq filtrlari.
06→

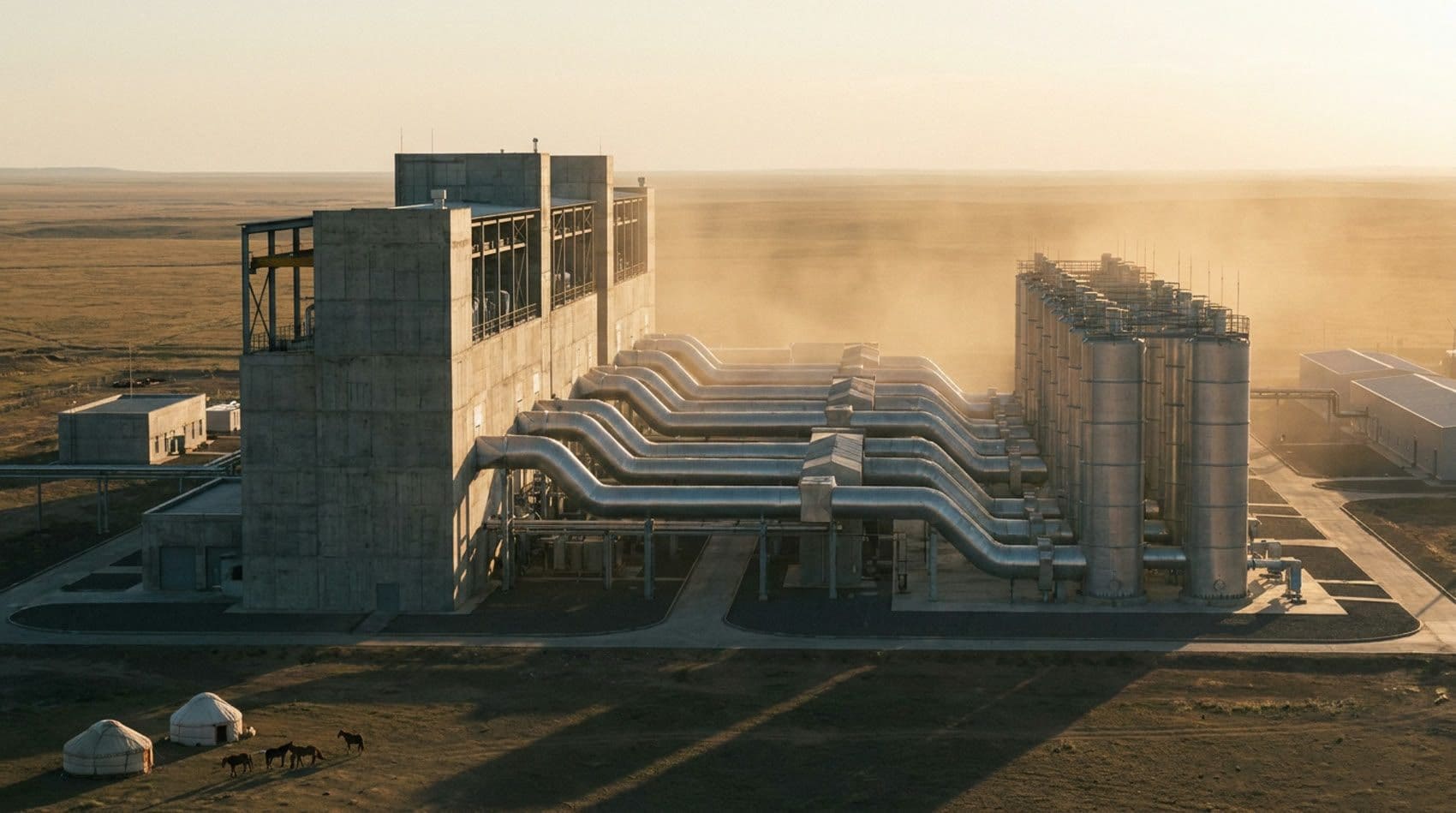

Oziq-ovqat sanoatiQadoqlash, o'rash zonalari va ishlab chiqarish oshxonalari uchun cho'ntakli va yog' filtrlari.
09 — Savol-javob
Havo filtrlari haqida ko'p so'raladigan savollar
Javob beruvchilar — Asiafilter Inc. muhandis-texnologlari. Savolingiz ro'yxatda bo'lmasa, tizim parametrlarini yuboring — alohida ko'rib chiqamiz.
Siz tozalash sinfining qanday filtrlarini ishlab chiqarasiz?
G2 dan H14 gacha to'liq qator. Qo'pol tozalash: panelli va kassetali G3–G4, yassi Flat Panel G2–G4, Fan-Coil filtrlari G2–G4. Nozik tozalash: EN 779 va ISO 16890 bo'yicha cho'ntakli G4–F9, ixcham Compact / W-type M5–F9 sinflari.
Eng yuqori bosqich — EPA/HEPA mutlaq filtrlari: EN 1822 bo'yicha samaradorligi 99,95% bo'lgan H13 sinfidagi Mini-Pleat va Deep-Pleat.
Nostandart o'lchamdagi filtr tayyorlaysizmi?
Ha, buyurtmachi o'lchamlari bo'yicha tayyorlash — barcha pozitsiyalar bo'yicha odatiy xizmat. Panelli va kassetali filtrlar standart va nostandart gabaritlarda 25 va 48 mm qalinlikda chiqariladi; Fan-Coil filtrlari ramkasi 4 va 5 mm variantlarida mavjud.
Cho'ntakli filtrlarning standart o'lchami — chuqurligi 360–600 mm bo'lgan 6 yoki 8 cho'ntakda 592×592 mm, lekin geometriya sizning ventilyatsiya qurilmangizga hisoblanadi.
Cho'ntakli filtr panellidan nimasi bilan farq qiladi va birinchi nimani o'rnatish kerak?
Panelli filtr — qo'pol tozalash: u 10 mkm dan yirik zarralarni — changni, momiqni, mayda hasharotlarni ushlab qoladi va ko'p bosqichli tizimning birinchi bosqichi sifatida ishlab, qimmatroq filtrlarni muddatidan oldin tiqilib qolishdan himoya qiladi.
Cho'ntakli — nozik tozalash: mayda dispersli changni, allergenlarni, mog'or sporalarini va mikroaerozollarni ushlaydi. Cho'ntaklar geometriyasi minimal aerodinamik qarshilikda maksimal filtratsiya maydonini beradi.
Filtrni qachon almashtirish kerak — vaqt bo'yichami yoki ko'rsatkich bo'yichami?
Kalendar bo'yicha emas, yakuniy qarshilikka yetganda: xizmat muddati havoning changliligi va qurilmaning ish rejimiga bog'liq.
Mo'ljallar: panelli va kassetali filtrlar uchun yakuniy qarshilik — boshlang'ich 70–85 Pa da 250 Pa; yassi Flat Panel uchun tavsiya etilgan yakuniy — boshlang'ich 10–30 Pa da 200–250 Pa; cho'ntakli uchun — sinfga qarab 200 dan 450 Pa gacha. Bosim farqini qurilmadagi differensial bosim datchigi bilan nazorat qilish qulay.
Gaz turbinasi qurilmalari uchun filtr elementlari bormi?
Ha. Energetika va neft-gaz sohasi uchun biz F9–H12 sinflaridagi gaz turbinasi qurilmasi filtr elementlarini, shuningdek metall konstruksiyalarni korroziyaga qarshi bo'yash uchun yechimlarni yetkazib beramiz.
Bo'yash-quritish kamerasini to'liq jihozlash uchun nima kerak?
Bo'yash-quritish kamerasini filtrlashning to'liq sikli to'rtta pozitsiyadan iborat. Kirishda: ko'cha changidan oldindan himoya sifatida qo'pol tozalashning rulonli filtrlari va yakuniy tozalash uchun M5 sinfidagi shift filtrlari — ular laminar oqim hosil qilib, bo'yoq qoplamasi nuqsonlarining oldini oladi.
Chiqishda: bo'yoq tumani uchun polga o'rnatiladigan Paint Stop filtrlari va ortiqcha bo'yoqni ushlash uchun labirintli karton Andrea filtrlari.
Sizning HEPA-filtrlaringiz operatsiya xonalari va toza xonalar uchun mos keladimi?
Ha, bu ularning asosiy vazifasi — farmatsevtika laboratoriyalari, mikroelektronika va oziq-ovqat ishlab chiqarishning qadoqlash zonalari bilan bir qatorda.
H13 sinfidagi Mini-Pleat (samaradorligi 99,95%) — mayda gofrali ixcham bajarilish, o'lchamlari 305×305 dan 610×610 mm gacha, nominal oqim 250–1000 m³/soat. Alyuminiy separatorli va chuqurligi 292 mm bo'lgan Deep-Pleat H13 500–2000 m³/soat oqimga mo'ljallangan va yuqori namlikda barqarorligini saqlaydi.
Yog' filtrlari bir martalikmi yoki ularni yuvish mumkinmi?
Ko'p martalik. Labirintli yog' ushlagich filtrlar AISI 304/430 zanglamas po'latdan yoki ruxlangan po'latdan tayyorlanadi va idish yuvish mashinalarida yoki maxsus vositalar bilan tozalanadi.
Ularning vazifasi — yog' va kuyani havo o'tkazgichlarga o'tkazmaslik: bu oshxona ventilyatsiyasining yong'in yukini va kanallarni tozalash xarajatlarini kamaytiradi.
Ventilyatsiya tizimingiz uchun filtrlarni tanlab beramiz
O'rnatilgan filtrlar o'lchamlarini yoki ventilyatsiya tizimi loyihasini yuboring — Asiafilter Inc. muhandislari spetsifikatsiya va narx hisob-kitobini tayyorlab beradi, jumladan nostandart o'lchamlar uchun ham.
